QLZ 型接中間軸滾珠聯軸器

QLZ 型接中間軸滾珠聯軸器

發布時間：2024-05-16 來源： 本站 瀏覽量： 次

QLZ 型接中間軸滾珠聯軸器

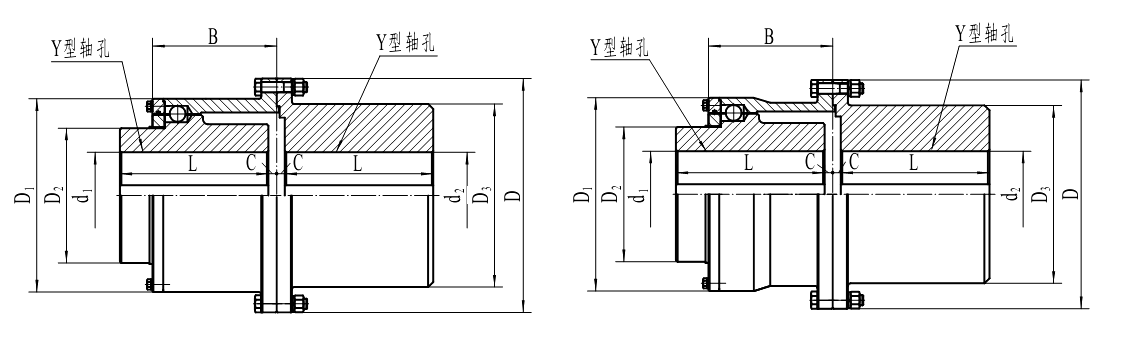

QLZ 型接中間軸滾珠聯軸器基本參數和主要尺寸 / mm
型 號 公稱
轉矩
Tn
N·m 		許用
轉速
[n]
r/min 		軸孔直徑
d1 、d2 		軸孔
長度
L 		D D1 D2 D3 B C 轉動
慣量
I
kg·m2 		重量
m
kg
Y
QLZ1 630 4000     16、18、19 42 125 95 55 80 52 20 0.009 5.5
    20、22、24 52 10
    25、28 62 2.5
    30、32、35、38 82
    40*、42*、45*、48*、50* 112
QLZ2 1120 4000     25、28 62 150 120 70 100 62 11 0.02 9.5
    30、32、35、38 82 2.5
    40 、42 、45 、48 、50*、
    55* 		112
QLZ3 2240 4000     30、32、35、38 82 180 140 90 120 72 3 0.045 17
    40、42、45、48、50、55、
    56 		112
    60、63*、65* 、70* 142
QLZ4 3550 3600     32、35、38 82 210 170 110 140 84 3 0.083 24
    40、42、45、48、50、55、
    56 		112
    60 、63 、65 、70 、71*、
    75* 		142
QLZ 型接中間軸滾珠聯軸器基本參數和主要尺寸 / mm
型 號 公稱
轉矩
Tn
N·m 		許用
轉速
[n]
r/min 		軸孔直徑
d1 、d2 		軸孔
長度
L 		D D1 D2 D3 B    C 轉動
慣量
I
kg·m2 		重量
m
kg
Y
QLZ5 5000 3300     40、42、45、48、50、55、
    56 		112 230 190 125 160 94    3 0.152 37
    60、63、65、70、71、75 142
    80、85*、90* 172
QLZ6 7100 3000     48、50、55、56 112 250 200 135 180 104    4 0.24 46
    60、63、65、70、71、75 142
    80、85、90、95* 172
    100* 212
QLZ7 10000 2680     60、63、65、70、71、75 142 280 230 150 200 112    4 0.43 69
    80、85、90、95 172
    100、110*、120* 212
QLZ8 14000 2500     65、70、71、75 142 300 250 160 220 122    5 0.61 82
    80、85、90、95 172
    100、110、120* 212
    130* 252
QLZ9 18000 2350     70、71、75 142 330 270 180 240 132    5 0.95 106
    80、85、90、95 172
    100、110、120、125 212
    130*、140* 252
QLZ10 31500 2150     80、85、90、95 172 360 300 210 250 145    5 1.67 157
    100、110、120、125 212
    130、140、150* 252
QLZ11 40000 1880     100、110、120 212 400 330 230 285 165    6 3.08 217
    130、140、150 252
    160、170*、180* 302
QLZ12 56000 1680     120 212 450 380 270 325 180    6 5.34 286
    130、140、150 252
    160、170、180 302
    190*、200* 352
QLZ13 80000 1530     140、150 252 490 420 300 360 208    7 9.22 402
    160、170、180 302
    190、200、220* 352
QLZ14 112000 1300     160、170、180 302 540 470 330 410 238    8 15.97 582
    190、200、220 352
    240*、250* 410
QLZ15 160000 1180     190、200、220 352 600 510 360 450 266    10 25.9 778
    240、250、260* 410
    280* 470
QLZ 型接中間軸滾珠聯軸器基本參數和主要尺寸 / mm
型 號 公稱
轉矩
Tn
N·m 		許用
轉速
[n]
r/min 		軸孔直徑
d1 、d2 		軸孔
長度
L 		D D1 D2 D3 B C 轉動
慣量
I
kg·m2 		重量
m
kg
Y
QLZ16 250000 1000     200、220 352 680 600 400 500 278 10 46.89 1071
    240、250、260 410
    280、300*、320* 470
QLZ17 280000 980     220 352 720 640 440 530 320 10 60.5 1210
    240、250、260 410
    280、300、320* 470
QLZ18 355000 900     240、250、260 410 750 670 480 540 336 10 81.1 1475
    280、300、320 470
    340* 550
QLZ19 450000 830     260 410 790 700 500 580 350 10 100.45 1748
    280、300、320 470
    340、360* 550
QLZ20 500000 790     280、300、320 470 830 740 520 600 370 13 132.17 2033
    340、360、380* 550
QLZ21 630000 750     300、320 470 880 790 560 640 390 13 181.6 2385
    340、360、380 550
    400* 650
QLZ22 710000 720     340、360、380 550 920 830 600 680 400 13 212.23 2452
    400、420* 650
QLZ23 800000 680     360、380 550 980 880 640 720 410 13 300.26 3325
    400、420、450* 650
QLZ24 1000000 650     380 550 1020 920 680 760 430 15 365.7 3608
    400、420、450、480* 650
QLZ25 1120000 610     400、420、450、480、500* 650 1060 960 700 800 440 15 472.32 4016
QLZ26 1250000 580     420、450、480、500 650 1100 1000 720 850 460 15 556.4 4522
    530* 800
QLZ27 1400000 560     450、480、500 650 1150 1050 800 900 475 15 766.8 5430
    530、560* 800
QLZ28 1600000 540     480、500 650 1230 1090 830 960 490 20 934.5 6035
    530、560、600* 800
QLZ29 2240000 520     500 650 1340 1200 900 1010 510 20 1236.1 7050
    530、560、600、630* 800
QLZ30 2800000 500     560、600、630 800 1390 1250 960 1070 520 20 1805.3 9224
    670* 900
