QLJ型接中間軸滾珠聯軸器

QLJ型接中間軸滾珠聯軸器

發布時間：2024-05-16 來源： 本站 瀏覽量： 次

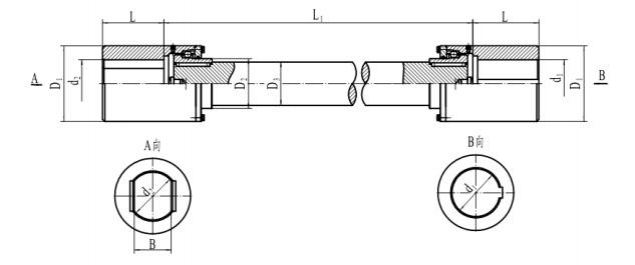

QLJ型接中間軸滾珠聯軸器

QLJ 型接中間軸滾珠聯軸器基本參數和主要尺寸 / mm
型 號 公稱
轉矩
Tn
kN·m 		圓柱形軸孔尺寸 扁孔形軸孔尺寸 D1 D2 D3 L1
min 		轉動慣量 I
kg·m2 		質量 m
kg
d1 、d2 L d2
max 		L
max 		B
max 		L1min 增長
每米 		L1min 增長
每米
J1
QLJ1 6.3 60、63、65、70、
71、75 		107 80 132 60 130 85 70 500 0.05 0.018 46 30
80 132
QLJ2 11.2 70、71、75 107 100 167 75 160 110 90 500 0.28 0.05 76 50
80、85、90、95 132
100 167
QLJ3 18 80、85、90、95 132 110 167 85 180 120 100 600 0.43 0.07 105 62
100、110 167
QLJ4 25 80、85、90、95 132 125 167 95 200 140 110 600 0.73 0.158 140 75
100、110、120、
125 		167
QLJ5 31.5 90、95 132 140 202 105 230 160 130 600 1.43 0.22 200 104
100、110、120、
125 		167
130、140 202
QLJ6 50 110 、120 167 160 242 120 260 180 140 800 2.56 0.296 280 121
130、140、150 202
160 242
QLJ7 63 140、150 202 190 282 140 280 200 160 800 4.26 0.501 380 158
160、170、180 242
190 282
QLJ 型接中間軸滾珠聯軸器基本參數和主要尺寸 / mm
型 號 公稱
轉矩
Tn
kN·m 		圓柱形軸孔尺寸 扁孔形軸孔尺寸 D1 D2 D3 L1
min 		轉動慣量 I
kg·m2 		質量 m
kg
d1 、d2 L d2
max 		L
max 		B
max 		L1min 增長
每米 		L1min 增長
每米
J1
QLJ8 80 160、170、180 242 200 282 160 300 220 180 1000 6.02 0.81 480 200
190、200 282
QLJ9 100 170、180 242 220 282 170 330 230 200 1000 7.95 1.24 550 247
190、200、220 282
QLJ10 125 190、200、220 282 240 330 180 350 250 220 1000 12.7 1.8 720 298
240 330
QLJ11 200 190、200、220 282 260 330 200 410 290 240 1200 25.95 2.56 1110 355
240、250、260 330
QLJ12 315 240、250、260 330 300 380 220 460 320 260 1200 43.43 3.52 1480 417
280、300 380
QLJ13 450 280、300、320 380 340 450 250 510 360 300 1400 71.76 6.24 2020 555
340 450
QLJ14 560 300、320 380 360 450 280 560 400 320 1500 114.4 8.1 2600 631
340、360 450
QLJ15 710 340、360、380 450 400 540 300 610 430 350 1500 178 11.6 3300 755
400 540
QLJ16 900 360、380 550 420 650 320 660 460 380 1600 272 16 4300 890
400、420 650
QLJ17 1120 400、420、440、
450、460 		650 460 650 350 710 500 420 1800 392 24 5500 1090
QLJ18 1250 420、440、450、
460、480、500 		650 500 650 380 760 540 460 2000 553 35 6700 1310
QLJ19 1600 440、450、460、
480、500 		650 530 800 400 810 580 500 2000 805 48 8350 1540
530 800
QLJ20 2000 450、460、480、
500 		650 560 800 420 860 600 530 2000 1024 61 9500 1730
530、560 800
QLJ21 2240 480、500 650 600 800 450 910 650 560 2500 1334 75.66 11500 1930
530、560、600 800
QLJ22 2800 530、560、600、
630 		800 630 800 480 960 680 600 2500 1621 100 12600 2220
QLJ23 3150 560、600、630 800 670 900 500 1000 710 630 2500 2579 122 17900 2450
670 900
