QLG型卷筒滾珠聯軸器

QLG型卷筒滾珠聯軸器

發布時間：2024-05-16 來源： 本站 瀏覽量： 次

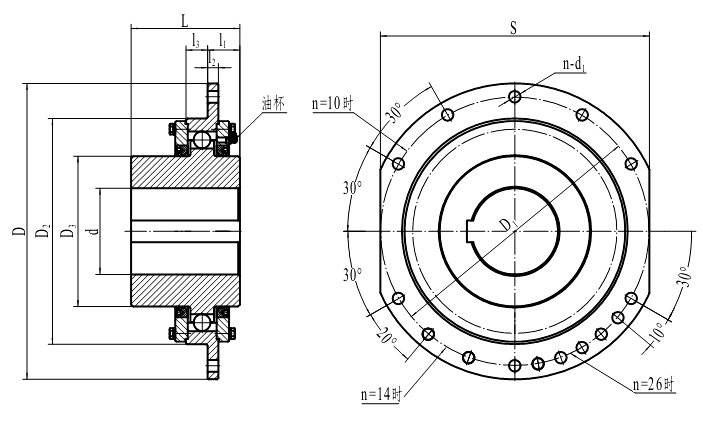

QLG型卷筒滾珠聯軸器

QLG 型卷筒滾珠聯軸器基本參數和主要尺寸 / mm
型 號 公稱
轉矩
Tn
kN·m 		許用
徑向
力
kN 		d
(H7) 		L D D1 D2
(h6) 		D3 n-d1 S
(h9) 		l1 l2 l3 轉動
慣量
I
kg·m2 		重量
m
kg
QLG1 4 14.5 40 、42 、45、
48 		84 250 220 160 85 10-14 220 42 12 24 0.059 13
50、55
QLG2 5 16.5 45 、48 、50、
55 		84 280 250 180 90 10-14 250 42 12 24 0.093 16
60 107
QLG3 7.1 18.5 48、50、55 84 320 280 200 95 10-18 280 45 15 25 0.176 22
60、65 107
QLG4 9 20 60 、65 、70、
75 		107 340 300 220 130 10-18 300 45 15 25 0.253 30
80、85 132
QLG5 14 31 70、75 107 360 320 240 150 10-18 320 45 15 25 0.335 37
80 、85 、90、
95 		132
QLG6 18 35 80 、85 、90、
95 		132 380 340 260 160 10-18 340 45 15 25 0.451 44
100、110 167
QLG 型卷筒滾珠聯軸器基本參數和主要尺寸 / mm
型 號 公稱
轉矩
Tn
kN·m 		許用
徑向
力
kN 		d
(H7) 		L D D1 D2
(h6) 		D3 n-d1 S
(h9) 		l1 l2 l3 轉動
慣量
I
kg·m2 		重量
m
kg
QLG7 22.4 38.5 80 、85 、90、
95 		132 400 360 280 170 10-18 360 47 15 33 0.58 53
100、110、120 167
QLG8 28 42 100、110、120 167 420 380 310 200 10-18 380 47 15 33 0.91 70
130、140 202
QLG9 35.5 49 100、110、120 167 450 400 340 230 10-22 400 52 20 28 1.35 90
130、140、150 202
QLG10 71 115 130、140、150 202 550 500 420 280 10-22 500 60 20 38 3.69 156
160、170、180 242
QLG11 112 125 160、170、180 242 580 530 450 300 14-22 530 60 20 38 4.53 185
190、200 282
QLG12 180 150 190、200、220 282 650 600 530 360 14-22 580 65 25 33 8.41 270
240、250 330
QLG13 315 250 200、220 282 680 630 560 400 26-22 600 65 25 35 11.4 322
240、250、260 330
QLG14 400 300 240、250、260 330 710 660 600 440 26-26 640 82 35 43 17.7 408
280、300 380
QLG15 500 340 240、250、260 330 780 730 670 500 26-26 700 82 35 43 29 565
280、300、320 380
QLG16 630 380 280、300、320 380 850 800 730 550 26-26 760 82 35 43 43.6 697
340、360、380 450
