QL 型滾珠聯軸器

QL 型滾珠聯軸器

發布時間：2024-05-16 來源： 本站 瀏覽量： 次

QL 型基本型（寬型），內齒法蘭較寬，能補償較大的軸線偏移，適用于聯接水平兩同軸線

軸系傳動。

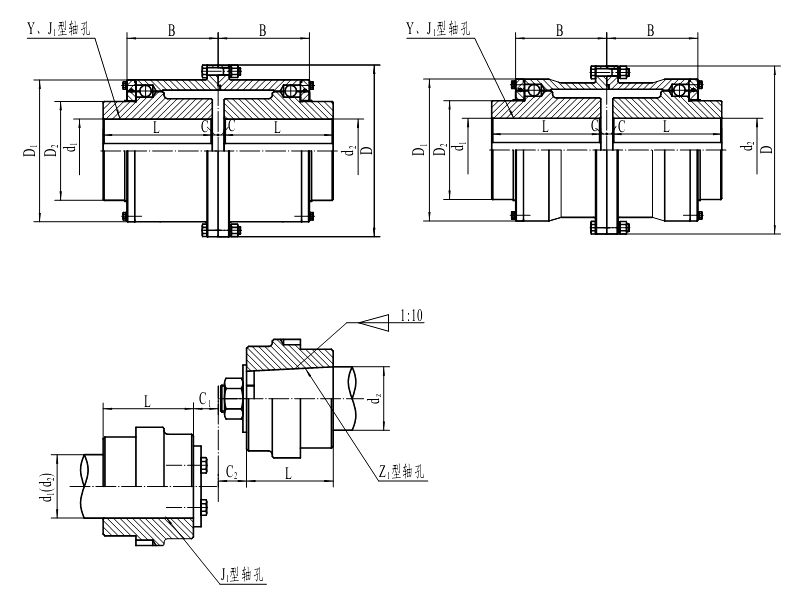

QL 型滾珠聯軸器型滾珠聯軸器
型 號 公稱
轉矩
Tn
N·m 		許用
轉速
[n]
r/min 		軸孔直徑
d1 、d2 、dz 		軸孔長度
L 		D D1 D2 B C C1 C2 轉動
慣量
I
kg·m2 		重量
m
kg
Y J1Z1
QL1 630 4000 16、18、19 42 — 125 95 55 52 20 — — 0.01 6
20、22、24 52 38 10 — 24
25、28 62 44 2.5 — 19
30、32、35、38 82 60 15 22
QL2 1120 4000 25、28 62 44 150 120 70 62 11 — 29 0.02 10
30、32、35、38 82 60 2.5 13 30
40、42、45、48 112 84 14 28
QL 型滾珠聯軸器基本參數和主要尺寸 / mm
型 號 公稱
轉矩
Tn
N·m 		許用
轉速
[n]
r/min 		軸孔直徑
d1 、d2 、dz 		軸孔長度
L 		D D1 D2 B C C1 C2 轉動
慣量
I
kg·m2 		重量
m
kg
Y J1
Z1
QL3 2240 4000 30、32、35、38 82 60 180 140 90 72 3 25 25 0.05 18
40、42、45、48、
50、55、56 		112 84 25 28
60 142 107 17 35
QL4 3550 3600 32、35、38 82 60 210 170 110 84 14 37 32 0.095 25
40、42、45、48、
50、55、56 		112 84 3 17 28
60、63、65、70 142 107 17 35
QL5 5000 3300 40、42、45、48、
50、55、56 		112 84 230 190 125 94 3 25 28 0.17 40
60、63、65、70、
71、75 		142 107 20 35
80 172 132 22 43
QL6 7100 3000 48、50、55、56 112 84 250 200 135 104 6 35 35 0.27 49
60、63、65、70、
71、75 		142 107 4 20 35
80、85、90 172 132 22 43
QL7 10000 2680 60、63、65、70、
71、75 		142 107 280 230 150 112 4 25 35 0.455 69
80、85、90、95 172 132 22 43
100 212 167 48
QL8 14000 2500 65、70、71、75 142 107 300 250 160 122 5 35 35 0.652 85
80、85、90、95 172 132 22 43
100、110 212 167 48
QL9 18000 2350 70、71、75 142 107 330 270 180 132 10 45 45 1.043 114
80、85、90、95 172 132 5 22 43
100 、 110 、120、
125 		212 167 49
QL10 31500 2150 80、85、90、95 172 132 360 300 210 146 5 43 43 1.91 162
100 、 110 、120、
125 		212 167 22 49
130、140 252 202 29 54
QL11 40000 1880 100、110、120 212 167 400 330 230 166 6 29 49 3.32 221
130、140、150 252 202 54
160 302 242 64
QL12 56000 1680 120 212 167 450 380 270 180 6 57 57 5.14 308
130、140、150 252 202 29 55
160、170、180 302 242 68
QL13 80000 1530 140、150 252 202 490 420 300 208 7 54 57 10.08 422
160、170、180 302 242 32 70
190、200 352 282 80
QL14 112000 1300 160、170、180 302 242 540 470 330 238 8 42 70 16.86 596
190、200、220 352 282 32 80
QL 型滾珠聯軸器基本參數和主要尺寸 / mm
型 號 公稱
轉矩
Tn
N·m 		許用
轉速
[n]
r/min 		軸孔直徑
d1 、d2 、dz 		軸孔長度
L 		D D1 D2 B C C1 C2 轉動
慣量
I
kg·m2 		重量
m
kg
Y J1
Z1
QL15 160000 1180 190、200、220 352 282 600 510 360 266 10 34 80 26.65 785
240、250 410 330 38 —
QL16 250000 1000 200、220 352 282 680 600 400 278 10 58 80 52.22 1134
240、250、260 410 330 38 —
280 470 380
QL17 280000 980 220 352 282 720 640 440 320 10 74 80 69 1305
240、250、260 410 330 39
280、290、300 470 380
QL18 355000 900 240、250、260 410 330 750 670 480 336 10 46 — 95.8 1620
280 、300 、310、
320 		470 380 41
QL19 450000 830 260 410 330 790 700 500 350 10 67 — 112.7 1964
280、300、320 470 380 41
340 550 450
QL20 500000 790 280、300、320 470 380 830 740 520 370 13 44 — 161.2 2263
340、350、360 550 450
QL21 630000 750 300、320 470 380 880 790 560 390 13 59 — 215.2 2593
340 、360 、370、
380 		550 450 44
QL22 710000 720 340、360、380 550 450 920 830 600 400 13 44 — 256.3 3036
400 650 540
QL23 800000 680 360、380 550 450 980 880 640 410 13 44 — 355.6 3668
400、410、420 650 540 48
QL24 1000000 650 380 550 450 1020 920 680 420 15 46 — 435.4 3946
400 、420 、440、
450 		650 540 50
QL25 1120000 610 400 、420 、450、
470、480 		650 540 1060 960 700 430 15 50 — 546.3 4443
QL26 1250000 580 420 、450 、480、
490、500 		650 540 1100 1000 720 450 15 50     624.9 4791
QL27 1400000 560 450、480、500 650 540 1150 1050 800 475 15 55 — 866.26 5758
530 800 680
QL28 1600000 540 480、500 650 540 1230 1090 830 475 20 55 — 1020 6232
530、550、560 800 680
QL29 2240000 520 500 650 540 1340 1200 900 510 20 55     1450 7549
530 、560 、590、600 800 680
QL30 2800000 500 530 、560 、600、620、630 800 680 1390 1250 960 510 20 55 — 1974 9582
