GⅠCLZ 型鼓形齒式聯軸器

GⅠCLZ 型鼓形齒式聯軸器（JB/T8854.3-2001）

發布時間：2024-05-16 來源： 本站 瀏覽量： 次

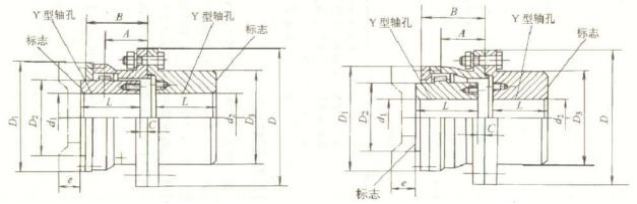

GⅠCLZ 型鼓形齒式聯軸器
GⅠCLZ 型鼓形齒式聯軸器基本參數和主要尺寸 / mm
型號 公稱
轉矩
Tn
N·m 		許用
轉速
    [n]
r/min 		軸孔直徑
d1、d2、dZ 		軸孔
長度
L 		D D1 D2 D3 B A C e 潤滑
脂用
量
mL 		轉動
慣量
I
kg·m2 		重量
m
kg
Y
GⅠCLZ1 800 4000 16、18、19 42 125 95 60 80 57 37 20 30 30 0.0084 5.4
20、22、24 52 10
25、28 62 2.5
30、32、35、38 82
40*、42*、45*、48*、
50* 		112
GⅠCLZ2 1400 4000 25、28 62 144 120 75 95 67 44 10.5 30 60 0.018 9.2
30、32、35、38 82 2.5
40、42、45、48、50*、
55*、56* 		112
60* 142
GⅠCLZ3 2800 4000 30、32、35、38 82 174 140 95 115 77 53 3 30 80 0.0427 16.4
40、42、45、48、50、
55、56 		112
60、63*、65*、70* 142
GⅠCLZ4 5000 3600 32、35、38 82 196 165 115 130 89 62 14 30 90 0.076 22.7
40、42、45、48、50、
55、56 		112 3
60、63、65、70、71*、
75* 		142
80* 172
GⅠCLZ5 8000 3300 40、42、45、48、50、
55、56 		112 224 183 130 150 99 71 3 30 140 0.0149 36.2
60、63、65、70、71、
75 		142
80、85*、90* 172
GⅠCLZ 型鼓形齒式聯軸器基本參數和主要尺寸 / mm
型號 公稱
轉矩
Tn
N·m 		許用
轉速
    [n]
r/min 		軸孔直徑
d1、d2、dZ 		軸孔
長度
L 		D D1 D2 D3 B     A C e 潤滑
脂用
量
mL 		轉動
慣量
I
kg·m2 		重量
m
kg
Y
GⅠCLZ6 11200 3000 48、50、55、56 112 241 200 145 170 109     80 6 30 200 0.24 46.2
60、63、65、70、71、
75 		142 4
80、85、90、95* 172
100* 212
GⅠCLZ7 15000 2680 60、63、65、70、71、
75 		142 260 230 160 190 122     90 4 30 290 0.43 68.4
80、85、90、95 172
100、110*、120* 212
GⅠCLZ8 21200 2500 65、70、71、75 142 282 245 175 210 132     96 5 30 350 0.61 81.1
80、85、90、95 172
100、110、120* 212
130* 252
GⅠCLZ9 26500 2350 70、71、75 142 314 270 200 225 142    104 10 30 370 0.94 100.1
80、85、90、95 172 5
100、110、120、125 212
130*、140* 252
GⅠCLZ10 42500 2150 80、85、90、95 172 346 300 220 250 165    124 5 30 500 1.67 147.1
100、110、120、125 212
130、140、150* 252
160* 302
GⅠCLZ11 60000 1880 100、110、120 212 380 330 260 285 180    133 6 40 650 2.98 206.3
130、140、150 252
160、170*、180* 302
GⅠCLZ12 80000 1680 120 212 442 380 290 325 208    156 6 40 1100 5.31 284.5
130、140、150 252
160、170、180 302
190*、200* 352
GⅠCLZ13 112000 1530 140、150 252 482 420 320 360 238    182 7 40 1600 9.16 402
160、170、180 302
190、200、220* 352
GⅠCLZ14 160000 1300 160、170、180 302 520 465 360 410 266    207 8 40 2300 15.92 582.2
190、200、220 352
240*、250* 410
GⅠCLZ15 224000 1180 190、200、220 352 580 510 400 450 278    214 10 40 2600 25.79 778.2
240、250、260* 410
280* 470
GⅠCLZ 型鼓形齒式聯軸器基本參數和主要尺寸 / mm
型號 公稱
轉矩
Tn
N·m 		許用
轉速
    [n]
r/min 		軸孔直徑
d1、d2、dZ 		軸孔
長度
L 		D D1 D2 D3 B A C e 潤滑
脂用
量
mL 		轉動
慣量
I
kg·m2 		重量
m
kg
Y
GⅠCLZ16 355000 1000 200、220、 352 680 596 465 500 320 250 10 50 4100 46.89 1071
240、250、260 410
280、300*、320* 470
GⅠCLZ17 400000 980 220 352 720 645 495 530 336 256 10 50 5100 60.59 1210
240、250、260 410
280、300、320* 470
GⅠCLZ18 500000 900 240、250、260 410 775 675 520 540 351 262 10 50 6000 81.75 1475
280、300、320 470
340* 550
GⅠCLZ19 630000 830 260 410 815 715 560 580 372 280 10 50 6700 101.57 1603
280、300、320 470
340、360* 550
GⅠCLZ20 710000 790 280、300、320 470 855 755 585 600 393 297 13 50 8100 140.03 2033
340、360、380* 550
GⅠCLZ21 900000 750 300、320 470 915 795 620 640 404 305 13 50 10500 183.4 2385
340、360、380 550
400* 650
GⅠCLZ22 950000 720 340、360、380 550 960 840 665 680 415 316 13 60 14000 235.04 2458
400、420* 650
GⅠCLZ23 1120000 680 360、380 550 1010 890 710 720 435 333 13 60 15000 323.16 3332
400、420、450* 650
GⅠCLZ24 1250000 650 380 550 1050 925 730 760 445 342 15 60 16500 389.97 3639
400、420、450、480* 650
GⅠCLZ25 1400000 610 400、420、450、480、
500* 		650 1120 970 770 800 465 362 15 60 18000 485.96 4073
GⅠCLZ26 1600000 580 420、450、480、500 650 1160 990 800 850 475 366 15 60 19000 573.64 4527
530* 800
GⅠCLZ27 1800000 560 450、480、500 650 1210 1060 850 900 479 369 15 70 23000 789.74 5485
530、560* 800
GⅠCLZ28 2000000 540 480、500 650 1250 1080 890 960 517 402 20 70 24000 960.26 6050
530、560、600* 800
GⅠCLZ29 2800000 520 500 650 1340 1200 960 1010 517 396 20 80 26000 1268.98 7090
530、560、600、630* 800
GⅠCLZ30 3500000 500 560、600、630 800 1390 1240 1005 1070 525 403 20 80 30000 1822.02 9264
670* 900
